Теперь светодиодный дисплей имеет использование DIP-и SMD-бусин. Сфера применения этих двух экранов также различна.

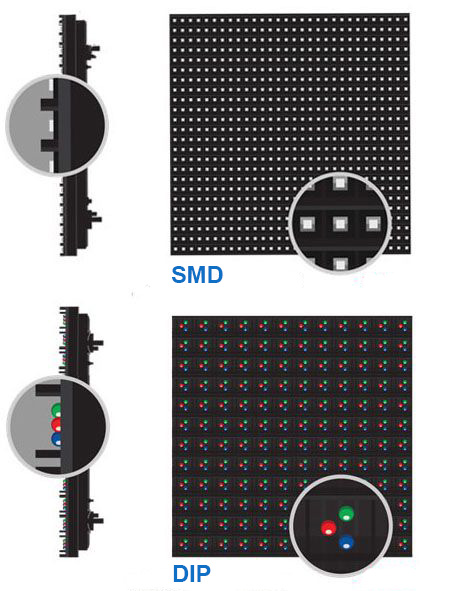

Разница между ними и областью применения:

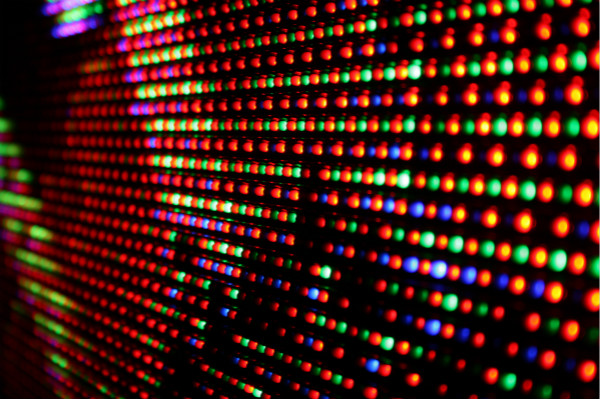

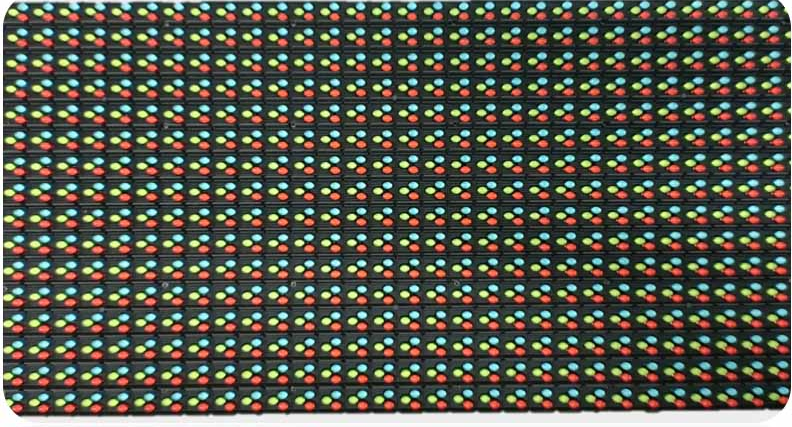

DIP-светодиодный дисплей использует одну светодиодную трубку, штыри которой проходят через печатную плату и припаиваются на задней панели печатной платы. Существует множество комбинаций светодиодов для этого типа дисплея. Например, в качестве пикселя используются 3 и 4 светодиодные трубки. Они используют одиночные или множественные красные, зеленые и синие светодиодные трубки для улучшения эффекта смешивания цветов и яркости дисплея.  Некоторые дисплеи даже используют 5 или 6 светодиодных трубок в качестве пикселя, чтобы удовлетворить более требовательные требования внешней среды к яркости, цвету и контрастности.

Шаг пикселя, например: (P16) светодиодный дисплей с шагом пикселя 16 мм означает, что расстояние между пикселями составляет 16 мм. Некоторые производители приближают результаты измерений. Для дисплеев с шагом пикселя 15,5 мм или даже 16,5 мм они по-прежнему утверждают, что шаг пикселя составляет 16 мм. Некоторые производители также дают виртуальный шаг пикселя или эффективный шаг пикселя, который получается путем сжатия исходной информации изображения и обмена этой информацией между пикселями.

Так как DIP LED дисплей может излучать очень яркий свет, а его печатная плата и светодиод могут быть упакованы вместе так, чтобы он мог быть защищен от воды и других предметов. Поэтому этот тип дисплея часто используется на открытом воздухе. Яркость большинства наружных дисплеев может достигать 5000 нит, хотя яркость новых светодиодов может быть намного ярче, чем эта.

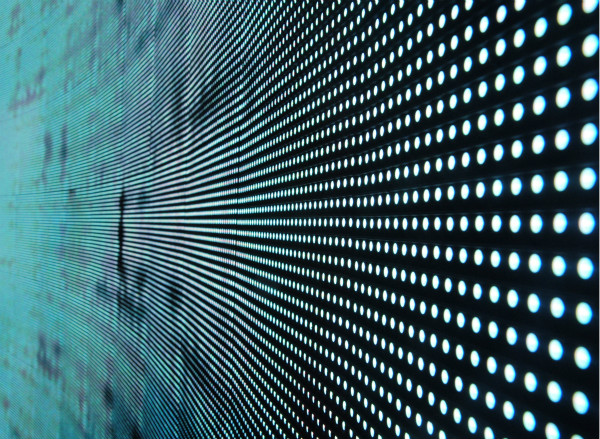

В светодиодном дисплее для поверхностного монтажа (SMD) используются светодиодные чипы RGB, и есть 3 очень маленьких чипа в одном узле, припаянном на поверхности печатной платы.Поскольку яркость SMD-дисплея не так хороша, как у DIP-дисплея, его область применения была в основном внутренней. Яркость типичного SMD внутреннего дисплея составляет 1000nits~2000nits, что намного ярче, чем у обычного ЖК - телевизора с яркостью 400nits.

В последние несколько лет на рынке появились новые SMD-дисплеи. Их яркость более чем достаточна для наружных условий, а некоторые из них также водонепроницаемы. Поэтому они могут быть защищены от внешних предметов без необходимости в дополнительных линзах или защитных слоях.

Экраны светодиодных дисплеев обычно описываются их шагом пикселя. Он относится к расстоянию между пикселями на дисплее в миллиметрах (мм). Для DIP-светодиодных дисплеев это относится к расстоянию между светодиодами одного цвета, для SMD-светодиодных дисплеев-к расстоянию между центральными точками поверхностно установленных компонентов.

Written by: Melin
